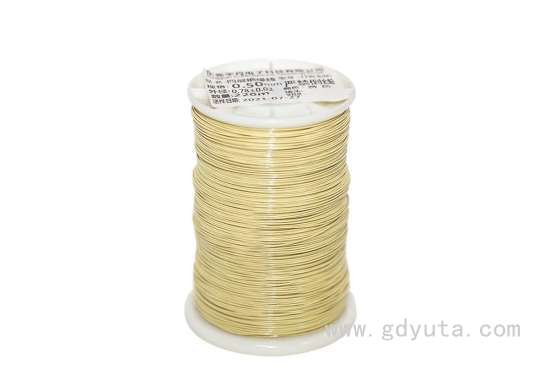

四层绝缘线（膜包线）
1. 可直接焊锡。
2. 可用自动绕线机高速绕线。
3. 成品结构由三层绝缘线外层覆绕一层PET膜（颜色可根据客户需求）
4. 导体、电阻及伸长率标准参考JIS C 3202
5. 满足欧盟ROHS2.0 , HF无卤，REACH SVHC，无红磷等环保要求。
产品构造图
产品规格：
导体（mm） | 完成外径（mm) | 包装长度 | 导体电阻 | 伸长率 |
导体 | 容许 | 成品 | 成品 | 成品 | （M/轴) | （20℃） | % |
直径 | 公差 | 标准值 | 下限 | 上限 |
| （Ω/km） |
|
0.16 | ±0.008 | 0.360 | 0.34 | 0.38 | 3000 | 970.00 | 15 |
0.20 | ±0.008 | 0.400 | 0.38 | 0.42 | 3000 | 607.60 | 15 |
0.21 | ±0.008 | 0.410 | 0.39 | 0.43 | 3000 | 549.00 | 15 |
0.22 | ±0.008 | 0.420 | 0.40 | 0.44 | 3000 | 498.40 | 15 |
0.23 | ±0.008 | 0.430 | 0.41 | 0.45 | 3000 | 454.50 | 15 |
0.24 | ±0.008 | 0.440 | 0.42 | 0.46 | 3000 | 416.20 | 15 |
0.25 | ±0.008 | 0.450 | 0.43 | 0.47 | 3000 | 382.50 | 15 |
0.26 | ±0.010 | 0.460 | 0.44 | 0.48 | 3000 | 358.40 | 15 |
0.27 | ±0.010 | 0.470 | 0.45 | 0.49 | 3000 | 331.40 | 15 |
0.28 | ±0.010 | 0.480 | 0.46 | 0.50 | 3000 | 307.30 | 15 |
0.29 | ±0.010 | 0.490 | 0.47 | 0.51 | 3000 | 285.70 | 20 |
0.30 | ±0.010 | 0.500 | 0.48 | 0.52 | 3000 | 262.90 | 20 |
0.32 | ±0.010 | 0.520 | 0.50 | 0.54 | 3000 | 230.00 | 20 |
0.35 | ±0.010 | 0.550 | 0.53 | 0.57 | 3000 | 191.20 | 20 |
0.37 | ±0.010 | 0.570 | 0.55 | 0.59 | 3000 | 170.60 | 20 |
0.40 | ±0.010 | 0.600 | 0.58 | 0.62 | 4000 | 145.30 | 20 |
0.45 | ±0.010 | 0.650 | 0.63 | 0.67 | 4000 | 114.20 | 20 |
0.50 | ±0.010 | 0.700 | 0.68 | 0.72 | 3000 | 91.43 | 20 |
0.55 | ±0.020 | 0.750 | 0.73 | 0.77 | 3000 | 78.15 | 20 |
0.60 | ±0.020 | 0.800 | 0.78 | 0.82 | 3000 | 65.26 | 20 |
0.65 | ±0.020 | 0.850 | 0.83 | 0.87 | 3000 | 55.31 | 20 |
0.70 | ±0.020 | 0.900 | 0.88 | 0.92 | 3000 | 47.47 | 20 |
0.75 | ±0.020 | 0.950 | 0.93 | 0.97 | 3000 | 41.19 | 25 |
0.80 | ±0.020 | 1.000 | 0.98 | 1.02 | 2000 | 36.08 | 25 |
0.85 | ±0.020 | 1.050 | 1.03 | 1.07 | 2000 | 31.87 | 25 |
0.90 | ±0.020 | 1.100 | 1.08 | 1.12 | 2000 | 28.35 | 25 |
0.95 | ±0.020 | 1.15 | 1.12 | 1.18 | 1500 | 25.38 | 25 |
1.00 | ±0.020 | 1.20 | 1.17 | 1.23 | 1500 | 23.33 | 25 |
